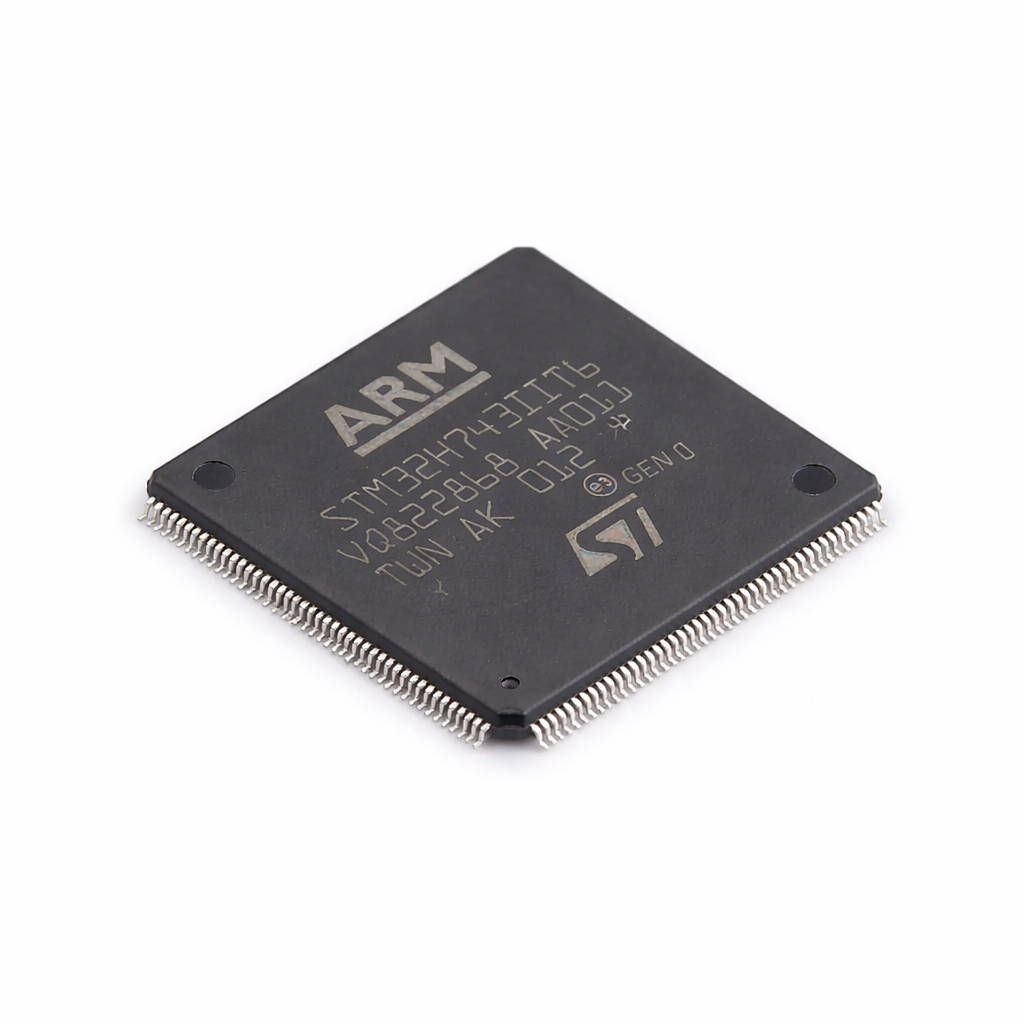

STMicroelectronics
STM32H743IIT6
ARM Cortex-M7 microcontroller
- Part number
- STM32H743IIT6
- Apex part #
- APX-IC-STM32H743IIT6-0015
- Package
- LQFP176
- Mounting type
- Surface Mount
Manufacturer MCU specifications
| Family | STM32H7 |
|---|---|
| Product line | STM32H743/753 |
| Package | LQFP176 |
| Processor core | ARM Cortex-M7 |
| Core clock | 480 MHz |
| Flash memory | 2048 KiB |
| On-chip RAM | 864 KiB |
| I/O count | 140 |
| Supply voltage | 1.62 to 3.6 V |
| ADC peripherals | ADC1, ADC2, ADC3 |
| DAC peripherals | DAC1 |
| ETH peripherals | ETH |
| FDCAN peripherals | FDCAN1, FDCAN2 |
| I2C peripherals | I2C1, I2C2, I2C3, I2C4 |
| LPTIM peripherals | LPTIM1, LPTIM2, LPTIM3, LPTIM4, LPTIM5 |
| QUADSPI peripherals | QUADSPI |
| SAI peripherals | SAI1, SAI2, SAI3, SAI4 |
| SDMMC peripherals | SDMMC1, SDMMC2 |
| SPI peripherals | SPI1, SPI2, SPI3, SPI4, SPI5, SPI6 |
| UART peripherals | UART4, UART5, UART7, UART8 |
| USART peripherals | USART1, USART2, USART3, USART6 |
Source · STMicroelectronics
Package pin assignments (176 listed)
| Pin | Signal |
|---|---|
| 1 | PE2 |
| 2 | PE3 |
| 3 | PE4 |
| 4 | PE5 |
| 5 | PE6 |
| 6 | VBAT |
| 7 | PI8 |
| 8 | PC13 |
| 9 | PC14-OSC32_IN (OSC32_IN) |
| 10 | PC15-OSC32_OUT (OSC32_OUT) |
| 11 | PI9 |
| 12 | PI10 |
| 13 | PI11 |
| 14 | VSS |
| 15 | VDD |
| 16 | PF0 |
| 17 | PF1 |
| 18 | PF2 |
| 19 | PF3 |
| 20 | PF4 |
| 21 | PF5 |
| 22 | VSS |
| 23 | VDD |
| 24 | PF6 |
| 25 | PF7 |
| 26 | PF8 |
| 27 | PF9 |
| 28 | PF10 |
| 29 | PH0-OSC_IN (PH0) |
| 30 | PH1-OSC_OUT (PH1) |
| 31 | NRST |
| 32 | PC0 |
| 33 | PC1 |
| 34 | PC2_C |
| 35 | PC3_C |
| 36 | VDD |
| 37 | VSSA |
| 38 | VREF+ |
| 39 | VDDA |
| 40 | PA0 |
| 41 | PA1 |
| 42 | PA2 |
| 43 | PH2 |
| 44 | PH3 |
| 45 | PH4 |
| 46 | PH5 |
| 47 | PA3 |
| 48 | VSS |
| 49 | VDD |
| 50 | PA4 |
| 51 | PA5 |
| 52 | PA6 |
| 53 | PA7 |
| 54 | PC4 |
| 55 | PC5 |
| 56 | PB0 |
| 57 | PB1 |
| 58 | PB2 |
| 59 | PF11 |
| 60 | PF12 |
| 61 | VSS |
| 62 | VDD |
| 63 | PF13 |
| 64 | PF14 |
| 65 | PF15 |
| 66 | PG0 |
| 67 | PG1 |
| 68 | PE7 |
| 69 | PE8 |
| 70 | PE9 |
| 71 | VSS |
| 72 | VDD |
| 73 | PE10 |
| 74 | PE11 |
| 75 | PE12 |
| 76 | PE13 |
| 77 | PE14 |
| 78 | PE15 |
| 79 | PB10 |
| 80 | PB11 |
| 81 | VCAP |
| 82 | VDD |
| 83 | PH6 |
| 84 | PH7 |
| 85 | PH8 |
| 86 | PH9 |
| 87 | PH10 |
| 88 | PH11 |
| 89 | PH12 |
| 90 | VSS |
| 91 | VDD |
| 92 | PB12 |
| 93 | PB13 |
| 94 | PB14 |
| 95 | PB15 |
| 96 | PD8 |
| 97 | PD9 |
| 98 | PD10 |
| 99 | PD11 |
| 100 | PD12 |
| 101 | PD13 |
| 102 | VSS |
| 103 | VDD |
| 104 | PD14 |
| 105 | PD15 |
| 106 | PG2 |
| 107 | PG3 |
| 108 | PG4 |
| 109 | PG5 |
| 110 | PG6 |
| 111 | PG7 |
| 112 | PG8 |
| 113 | VSS |
| 114 | VDD33_USB |
| 115 | PC6 |
| 116 | PC7 |
| 117 | PC8 |
| 118 | PC9 |
| 119 | PA8 |
| 120 | PA9 |
| 121 | PA10 |
| 122 | PA11 |
| 123 | PA12 |
| 124 | PA13 (JTMS/SWDIO) |
| 125 | VCAP |
| 126 | VSS |
| 127 | VDD |
| 128 | PH13 |
| 129 | PH14 |
| 130 | PH15 |
| 131 | PI0 |
| 132 | PI1 |
| 133 | PI2 |
| 134 | PI3 |
| 135 | VSS |
| 136 | VDD |
| 137 | PA14 (JTCK/SWCLK) |
| 138 | PA15 (JTDI) |
| 139 | PC10 |
| 140 | PC11 |
| 141 | PC12 |
| 142 | PD0 |
| 143 | PD1 |
| 144 | PD2 |
| 145 | PD3 |
| 146 | PD4 |
| 147 | PD5 |
| 148 | VSS |
| 149 | VDD |
| 150 | PD6 |
| 151 | PD7 |
| 152 | PG9 |
| 153 | PG10 |
| 154 | PG11 |
| 155 | PG12 |
| 156 | PG13 |
| 157 | PG14 |
| 158 | VSS |
| 159 | VDD |
| 160 | PG15 |
| 161 | PB3 (JTDO/TRACESWO) |
| 162 | PB4 (NJTRST) |
| 163 | PB5 |
| 164 | PB6 |
| 165 | PB7 |
| 166 | BOOT0 |
| 167 | PB8 |
| 168 | PB9 |
| 169 | PE0 |
| 170 | PE1 |
| 171 | PDR_ON |
| 172 | VDD |
| 173 | PI4 |
| 174 | PI5 |
| 175 | PI6 |
| 176 | PI7 |
Source · STMicroelectronics
Documents & media
Product details
STM32H743IIT6 is listed in the LQFP176 package.
STMicroelectronics lists Processor core as ARM Cortex-M7 and Core clock as 480 MHz.
- Part number
- STM32H743IIT6
- Manufacturer
- STMicroelectronics
- Apex part #
- APX-IC-STM32H743IIT6-0015
Category · ARM Cortex-M7 Microcontrollers
